海创微MMST3904与MMST3906互补型晶体管：SOT-323封装小信号器件的完整选型指南

MMST3904和MMST3906是面向高密度PCB设计的小信号互补晶体管对，分别采用NPN和PNP结构，均封装于SOT-323微型表贴外壳中。由江苏盐城海创微(HC)厂商量产，是当前分立器件市场上用量最大的小信号晶体管型号之一。

这对器件的核心价值在于电气对称性——NPN与PNP版本在关键参数上高度对齐，工程师可以直接用它们搭建推挽输出、互补对称放大、电平转换等需要双极性对称驱动的电路拓扑，无需额外匹配外围器件。

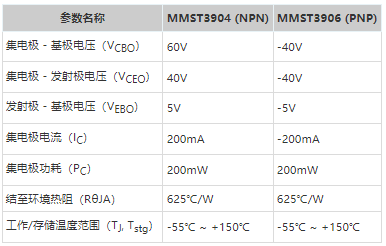

核心参数速览

元件标识MMST3904和MMST3906分别是K2N和K5N

关键解读：

VCEO差异：MMST3904的VCBO达到60V，而MMST3906为40V，在高压侧应用中NPN版本有更大的电压裕量。但VCEO两者均为40V，实际电路设计中以VCEO为限。

hFE一致性：在IC=10mA的典型工作点，两者的hFE均落在100~300区间，这意味着推挽电路中的上下管增益匹配度较高，无需额外筛选配对。

fT差异：3904的特征频率（300MHz）略高于3906（250MHz），但在音频和中低频开关应用中，这个差异对电路性能影响不大。

热阻：SOT-323封装热阻达625°C/W，这是微型封装固有的散热瓶颈，在接近200mA持续工作时必须通过PCB铜箔辅助散热。

典型应用场景

1. 音频信号放大

MMST3904作为NPN型前置放大器，通过电阻分压偏置网络可构建低噪声小信号放大级。MMST3906则适用于互补推挽输出级，两者配合可实现AB类音频功放的完整信号链路。在便携式音频设备中，这对器件因体积小、功耗低而广泛使用。

2. 开关与逻辑控制

在MCU的GPIO驱动场景中，MMST3904常用于驱动LED、小型继电器等负载。以3.3V的MCU IO口为例，通过10kΩ基极限流电阻即可可靠驱动3904进入饱和区，控制20~50mA的负载电流。MMST3906则适用于低电平触发场景——当MCU输出高电平时截止、低电平时导通，实现负逻辑转换。

3. 电平转换

在混合电压系统中（如3.3V与5V域之间的信号传递），3904与3906配合使用可实现双向电平转换。相比专用电平转换芯片，分立方案成本更低，适用于通信速率不高的控制信号转换。

4. 恒流源与电源管理

利用3904的hFE平坦特性可构建简易恒流源，用于LED背光驱动或电池涓流充电。3906则可作为低压降电源开关，在便携设备中实现电池与外接电源的自动切换。

电路设计注意事项

偏置电路

基极电阻的选取需要同时考虑驱动能力和饱和深度。以3.3V驱动电压为例，当目标集电极电流为10mA、hFE取最小值100时，基极电流需≥100μA。扣除VBE的0.7V后，基极电阻不超过(3.3-0.7)/0.0001=26kΩ。实践中通常取10kΩ，既保证饱和深度，又留有裕量。

温度补偿

hFE随温度升高而增大，在-55°C到150°C全温范围内变化可达2~3倍。对于增益敏感的应用，建议在发射极串联负反馈电阻（如100Ω），以牺牲部分增益换取温度稳定性。

热管理

SOT-323封装的热阻RθJA为625°C/W。当IC=50mA、VCE=5V时，功耗为250mW，结温升已达156°C，超过150°C的额定上限。实际布板中，建议在集电极焊盘上扩展铜箔面积，可将等效热阻降低至400°C/W左右，显著改善散热条件。

开关速度

3904的开关参数为：延迟时间td≤35ns，上升时间tr≤35ns，存储时间ts≤225ns，下降时间tf≤75ns。存储时间是限制开关频率的主要因素，在高速开关应用中可考虑在基极电阻上并联加速电容（通常100pF~1nF），以加快基极电荷抽取。

总结

MMST3904与MMST3906作为SOT-323封装中最经典的互补小信号晶体管对，覆盖了从音频放大、开关控制到电平转换的广泛需求。选型时，重点关注VCEO和功耗两个硬性边界，其余参数在常规应用中均有足够裕量。对于高密度PCB设计，SOT-323的2.0×1.25mm占位面积为工程师提供了紧凑的解决方案，但热设计不可忽视——合理利用PCB铜箔散热是保证可靠性的关键。
