海创微的DTA143EE的SOT523封装PNP数字晶体管浅析

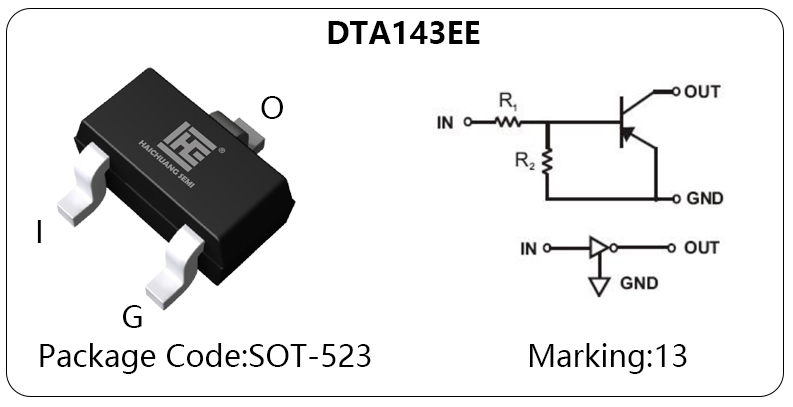

做开关电路或者接口电路的时候，你可能经常遇到这种烦恼：又要选三极管、又要配基极电阻，调试半天还不一定稳定。今天聊的这款DTA143EE，或许能帮你省不少事。DTA143EE是海创微电子推出的一款PNP数字晶体管，采用SOT-523封装，尺寸只有1.60×0.80mm。别看它体格小巧，脚位定义很清晰：I脚是输入端，G脚接地，O脚是输出端。丝印代码为"13"，贴片焊接非常方便。

关键参数一览

先看几个核心指标：

供电电压VCC：-50V

输出电流IO：-100mA

功耗PD：150mW

过渡频率fT：250MHz

结温：最高150°C

这款器件最大的特点是内置了偏置电阻。输入电阻R1为4.7KΩ，电阻比R2/R1是1.0，直流电流增益GI为30。输入电压范围是-30V到+10V，适应性挺广的。存储温度范围-55°C到+150°C，工业级标准。

内置电阻能带来什么

说白了，海创微DTA143EE把传统数字晶体管需要外接的偏置电阻做到了芯片内部。这有什么好处？

第一，电路设计简化了。你不需要再算基极电阻要选多少KΩ，也不用考虑电阻温漂的问题。

第二，PCB面积省了。没有外接电阻，同样的功能可以用更小的板子实现。

第三，薄膜电阻完全隔离，寄生效应几乎消除。对高频应用来说，这点挺重要。

从实际使用角度，海创微数字晶体管DTA143EE适合这几类场景：

开关电路：作为低电平驱动的开关管，-100mA的输出电流带个小负载绰绰有余。

接口电平转换：宽输入电压范围让它能适配多种电平标准。

驱动电路：配合后级功率器件做前置驱动，响应速度够用。

逆变器电路：在小型逆变方案中做信号处理。
