海创微BC846BW 三极管参数详解：封装尺寸、引脚定义与应用场景全梳理

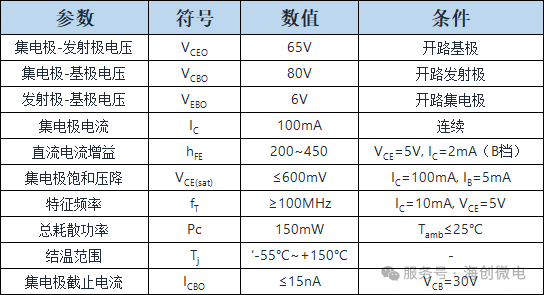

BC846BW 是一颗NPN型硅双极结型晶体管（BJT），属于BC846系列中的B档增益分组。以下是核心参数：

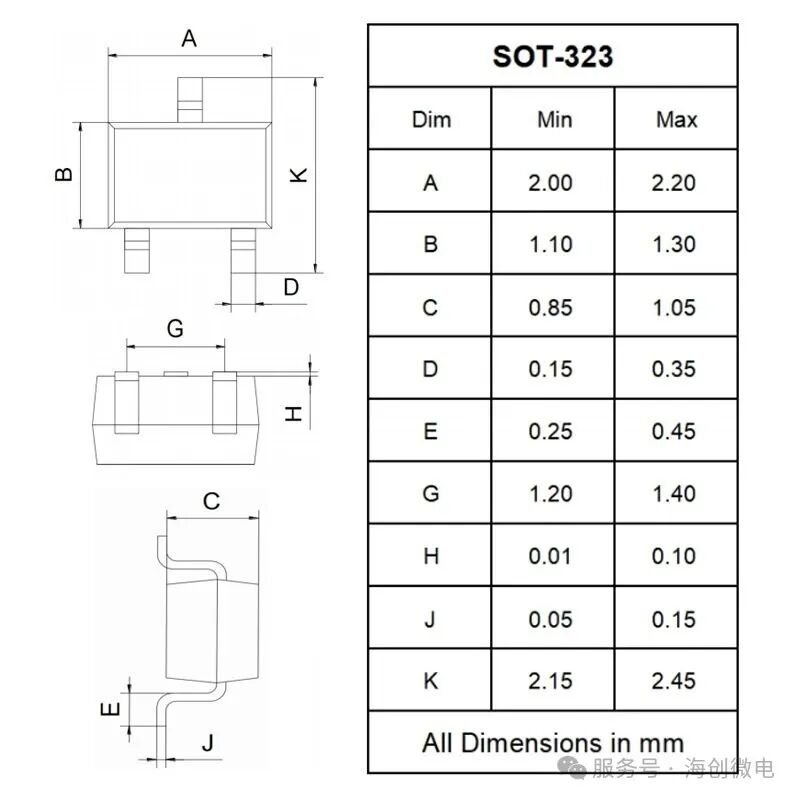

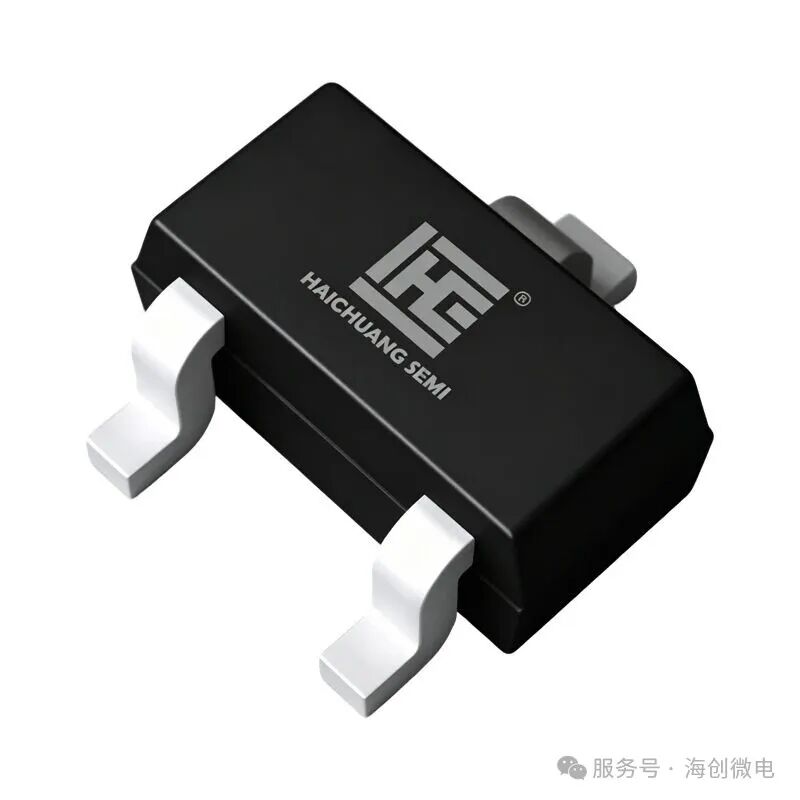

BC846BW 采用 SOT-323 封装，这是目前小信号三极管最常用的微型贴片封装之一，三个引脚紧凑排列，适合高密度PCB布局。

SOT-323 封装对比常见的 SOT-23，面积缩小约40%，在智能手机、可穿戴设备等空间受限产品中优势明显。回流焊和波峰焊均支持，对湿度不敏感，存储和贴片工艺都很友好。

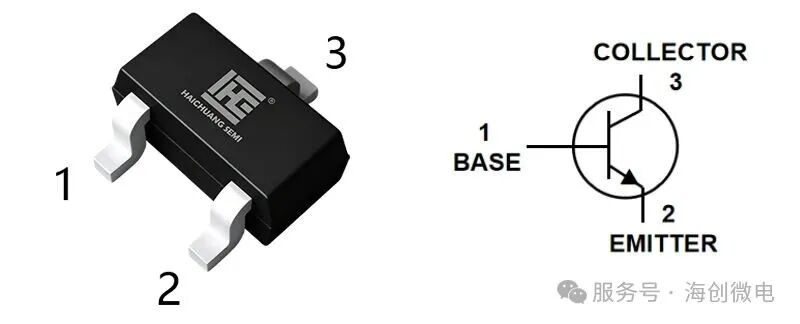

焊接提示：引脚1位于左下角，引脚3位于右上角。焊接时务必核对方向，接反不仅电路不工作，还可能烧毁器件。建议封装库严格按 datasheet 建立焊盘，焊盘宽度0.5~0.6mm，焊盘长度0.8~1.0mm，焊盘间距1.3mm。

小信号音频放大、传感器信号调理是最典型的用法。hFE 在200~450之间，即使输入信号很微弱也能获得足够的电压增益。常见于音频前级放大、温度传感器信号放大等场景。

3.3V到5V电平转换、MCU GPIO驱动继电器或LED等场景，BC846BW 作为开关管使用。VCE(sat) 低至25mV（小电流下），导通压降小，驱动效率高。

手机、平板、智能穿戴设备里的电源管理模块、USB接口保护、背光控制等，SOT-323的小体积和150mW的功耗刚好适配。

传感器信号采集、继电器驱动、低功率负载开关。工作温度范围覆盖-55°C~+150°C，满足工业级甚至部分汽车级需求。

BC846BW 的快速开关特性使其在ESD保护、极性反接保护、感性负载保护等电路中也有应用。

选型对比：BC846BW vs BC846AW

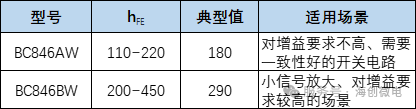

BC846系列两个型号共享相同的封装，区别在于 hFE 增益分组：

海创微电子成立于2017年，总部位于江苏盐城，专注半导体分立器件的研发与制造，月产能达600~800KK，服务美的、浪潮、比亚迪等头部客户。2024-2025连续两年获华强电子网"优秀国产品牌"认证，在品质稳定性和交期保障上有一定优势。对于供应链本土化有要求的项目，海创微的 BC846BW 值得纳入选型清单。
